CAD生成墙体

【1】独创CAD直接生成墙体，是目前通用性最强，速度最快的建墙方式，从此告别烦人的描线！

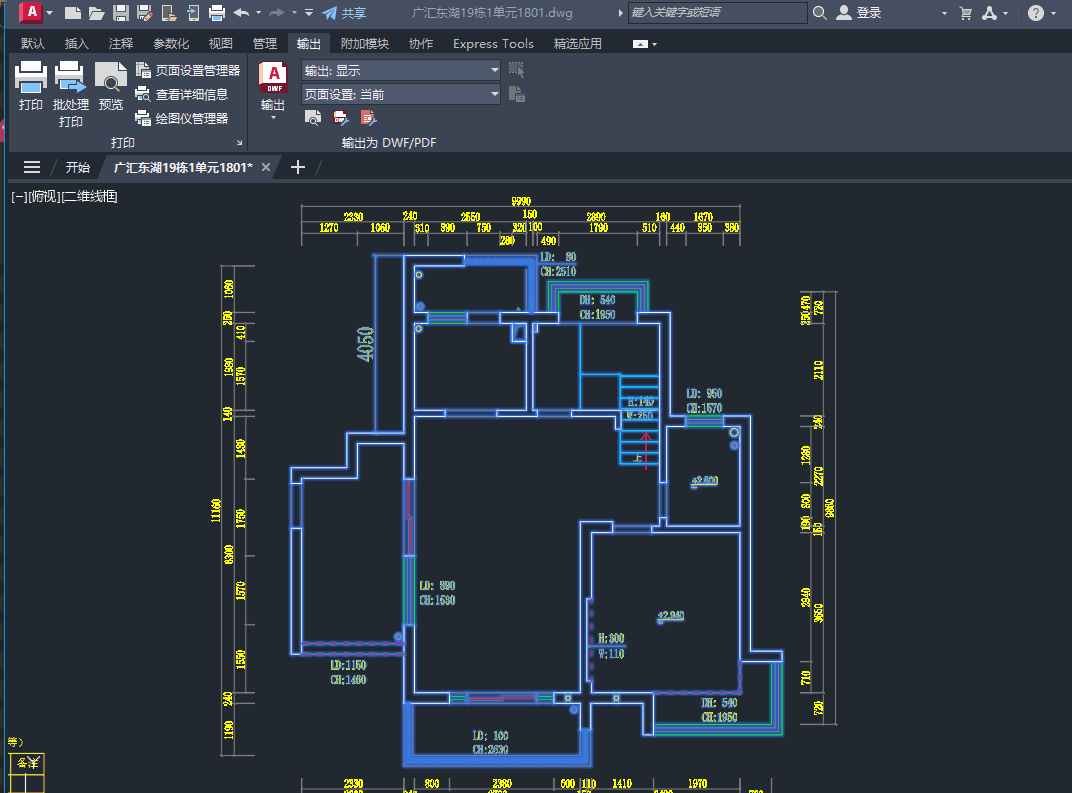

1.从CAD导入图纸，大部分图纸可以直接导入，如图纸太多细节有可能导致部分黑面或无法生成，可以在CAD中删除相关部分的无用细节再导入。

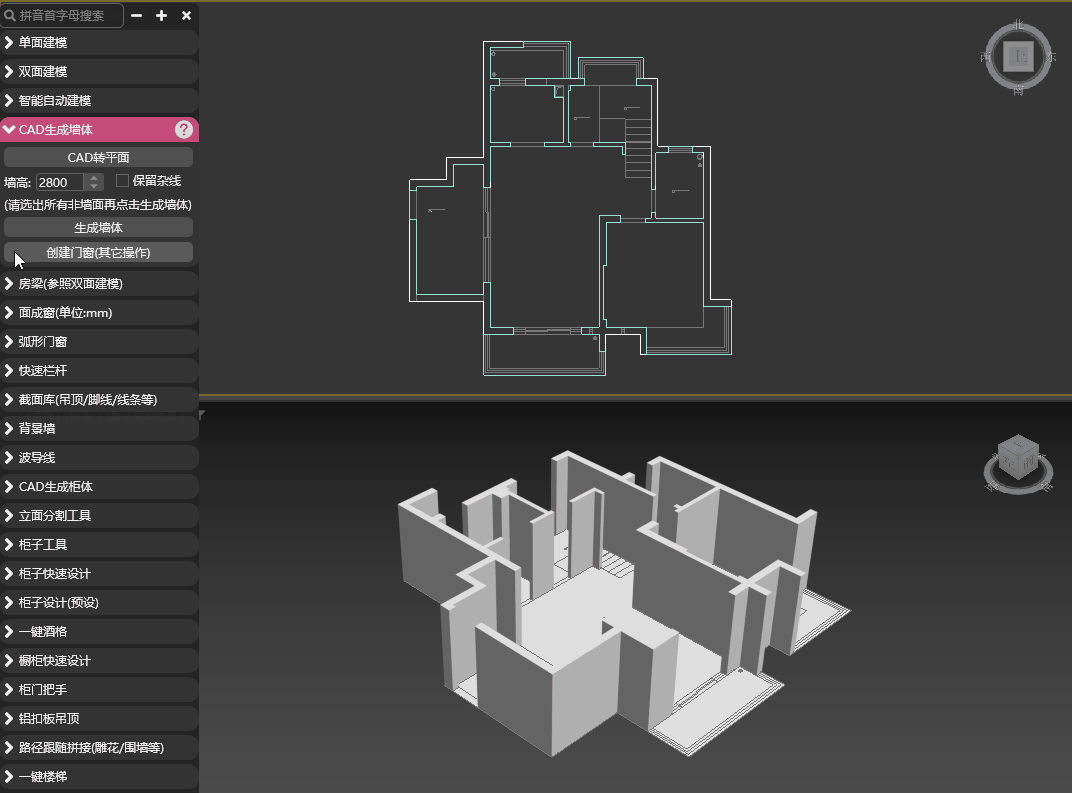

2.选择CAD点击“CAD转平面”按钮将CAD转为面，然后选择出所有属于墙体的面。

技巧：如某些图纸直接选地面更简单，可直接点选地面部分，选择完毕后按【ctrl+i】即可。

3.点击“生成墙体”按钮即可一键生成墙体。

【2】摆放门窗等

1.点击“创建门窗”按钮将弹出智能自动建模的手动模式。

2.在未选择任何线条的情况下，点击“创建对象”按钮选择门窗进行批量创建。遇到L形或U型窗或栏杆，则可单独画线描出形状，然后再点击“创建对象”按钮，此时由于选择了线条，则自动根据所选线条创建相应模型。

3.全部创建完毕之后，如需修改门窗等位置，可输入参数后点击“修改门”或“修改窗”等按钮进行修改。

4.全部修改完毕后，如需替换门窗，可点击“模型替换”栏目中的按钮，在弹出的素材库中右键点击模型图片，再点击“替换所选”进行批量替换。

【3】地面与顶面的处理

由于顶面模型有可能影响我们的建模操作，所以建议放到最后创建。

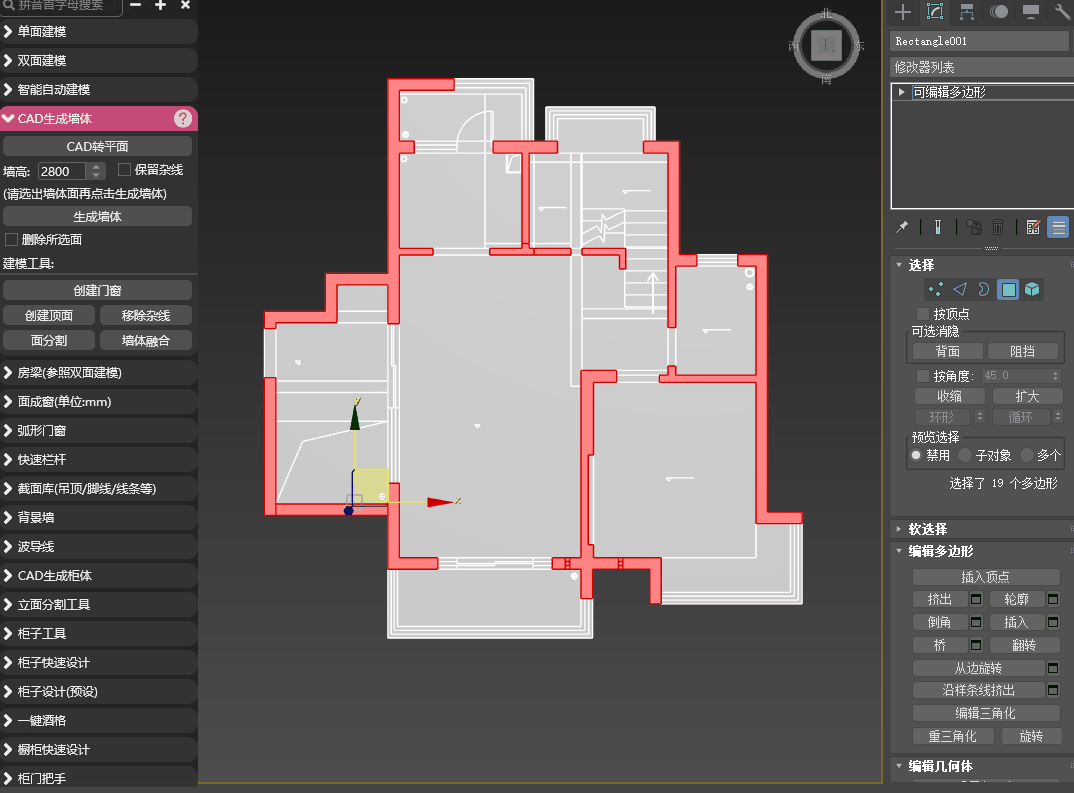

1.如果创建墙体时勾选了“删除所选面”，则此时的地面是没有墙体面的。否则需要手动删除，GIF图演示的是建墙时未勾选“删除所选面”的效果。

删除各墙体链接处的面即可将各地面分开。

2.退出面层级，点击“移除杂线”按钮即可清楚所有杂线。

（如果不退出面层级，也可以手动选择需要清理的面，点击“移除杂线”按钮，这样就只会清除所选面的杂线）

3.选择清理过的地面，点击“创建顶面”即可完成创建。
