智能自动建模

最佳实践技巧：

1.自己画图层规范的CAD:

自动建模的核心是图层。可以按自己习惯画CAD，也可以使用我们的配套CAD插件画CAD。

使用我们配套的CAD插件画CAD的好处是：画完可以直接导入3D自动建模，无需多余修改。

重点：只需要保证图层名字符合自动建模要求即可（具体图层名可以查看下方图层名字说明）。例如您平常喜欢把墙体放在“WALL”图层，那么导入之前将其改名为“XMQ”即可被识别为墙体。

2.收到别人图层混乱的CAD:

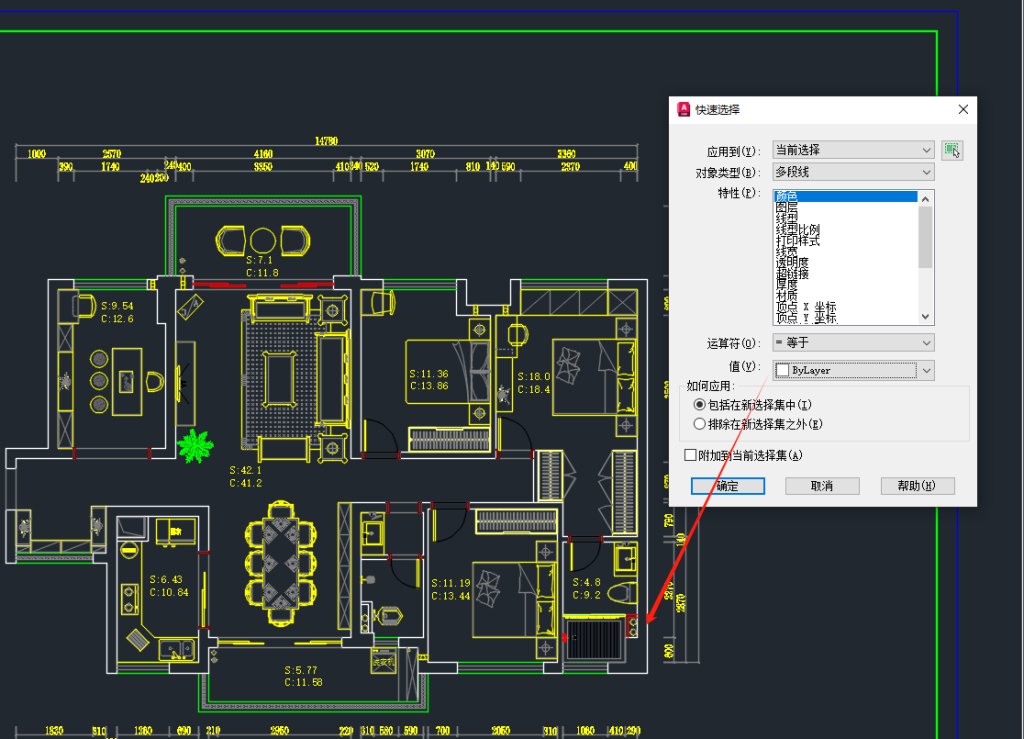

如果收到别人给的图层完全混乱的CAD，可以使用CAD的颜色选择命令【QSELECT】快速选择墙体，如下图所示，墙体是白色的，我们可以快速选取出白色线条，将其放入“XMQ”图层，即可被自动建模识别为墙体。

主要硬装图层名字说明：

1.墙：”XMQ”
2.门：”XMM”
3.窗：”XMC”
4.栏杆：”XMLG”
5.梁：”XML”
6.飘窗台：”XMPCT”
7.吊顶 ：”XMDD”

8.客厅地面：”XMKTDM”
9.房间地面：”XMFJDM”

软装图层名字说明：

1.万能软装：选择软装块，或不选择任何对象，输入”XXMBZ”+空格，然后输入软装名字（如：沙发，床等），会自动生成名为”XIMIT_沙发”之类的图层，”XIMIT_xxx”可被自动建模识别，xxx名字对应自动建模软装预设中的模型名字，可以是任何名字哦。

2.自动识别：选中所有对象输入”XXMZD”自动按块名称识别并标注所有软装，如图块名包含“电视”则自动标注为电视等。
如果是自己画CAD，可使用我们整理好名称的动态图块，一键识别全部，导入3D即可自动建模。

整体快速演示：

注意：CAD中同一块墙体或者门窗等，请不要重复生成，否则有可能导致在3D中的生成重叠面！目前已知2021版未打补丁的MAX容易出现黑面，但实际模型其实的正常的。解决办法就是打MAX补丁，或者换个MAX版本。

补充建模技巧，U形L形窗、栏杆自动建模技巧：

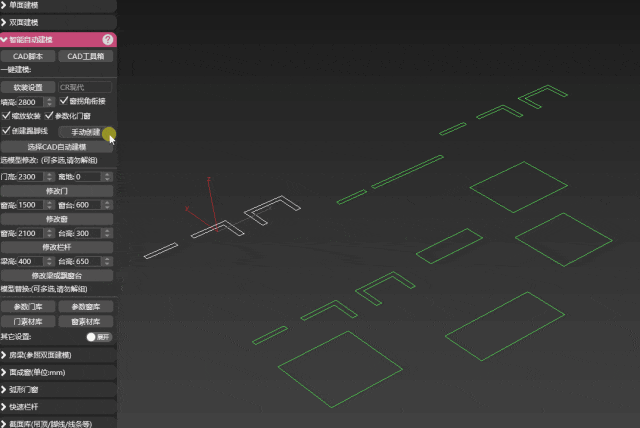

支持CAD画线或者直接在3D内画线手动创建，U形L形窗、栏杆可按下图所示画线生成。

以下是所有功能详细视频讲解，功能较多，所以视频较长，但是通常不需要用到所有功能。
